Lưu ý: Sản phẩm đã được kiểm tra trước khi gửi đi.
– Sản phẩm này dùng cho thợ tự lắp đặt, shop không có hướng dẫn đào tạo lắp đặt chi tiết .
– Khách hàng vui lòng tìm hiểu thông tin sản phẩm và Tìm hiểu về hệ thống điện của xe trước khi kết nối để tránh sự cố đáng tiếc.

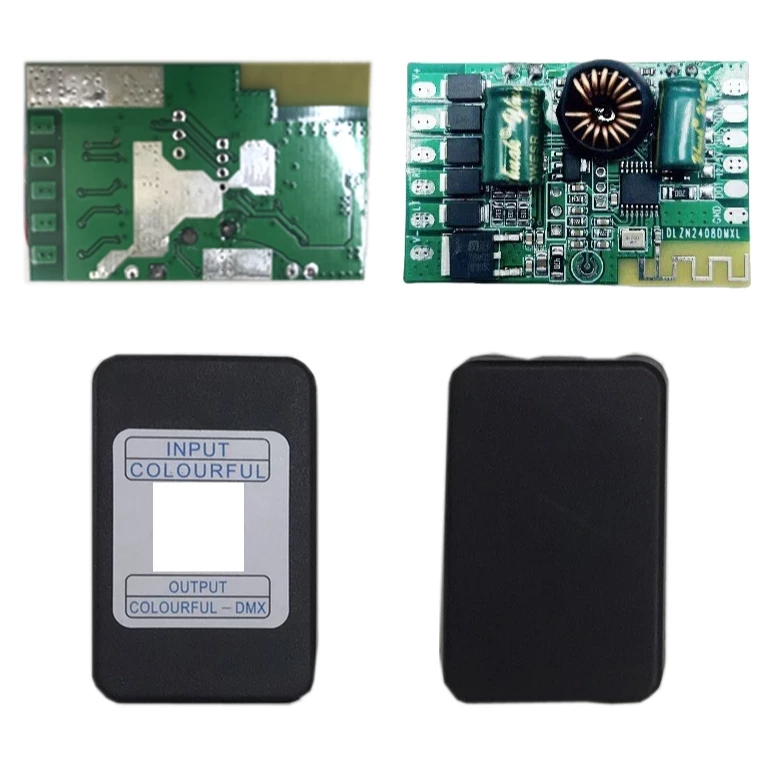

– Giá niêm yết cho bộ điều khiển có vỏ hộp và có jack sm3pin để kết nối với led. Không có dây led, Dây led phải mua riêng.
– Phiên bản đầu ra 12v dùng cho led ws2811, ws2812b. Phiên bản đầu ra 5v dùng cho led ws2812b.
– Vui lòng chọn phiên bản bộ điều khiển phù hợp với dây led tránh việc đấu nối gây hỏng led.
– Bộ điều khiển này phù hợp lắp đặt đèn xi nhan, đèn cửa hông xe, đèn gầm xe.
– Có 2 cổng ra điều khiển 2 dây led full màu.
– Có app điều khiển để thay đổi hiệu ứng.
– Điện áp đầu vào 12V
– Đầu ra 5V: thích hợp với dây led full màu 5V: WS2812B, WS2813, v.v.
– Đầu ra 12v: thích hợp cho led ws2811, ws2815…
Thông số:
– Điện áp làm việc: đầu vào 12V
– Điện áp đầu ra: 5V / 12V

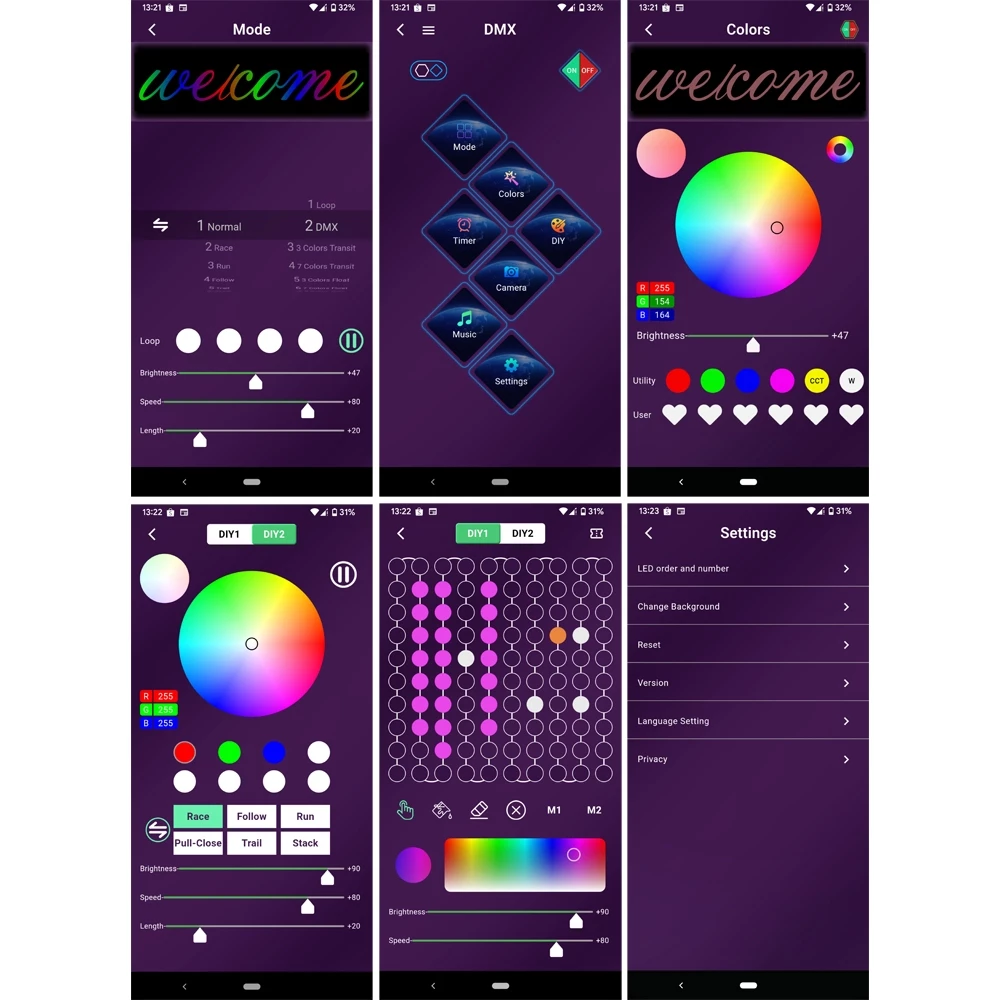

– Phương pháp kiểm soát: APP COLORFULL LED
– Phương thức kết nối: Bluetooth 4.0 trở lên
– Hỗ trợ điện thoại di động: Apple / Android
– Điều khiển: hỗ trợ tối đa 200 pixel, khuyến cáo nên dùng khỏang 100pixel để đảm bảo độ bền của mạch.
Hoạt động:
1. Khởi động: quét hiệu ứng toàn dây led sau đó chạy tự động hiệu ứng.
Điều khiển có 8 loại hiệu ứng khởi động.
2. Phanh: đèn sáng đỏ
3. Rẽ phải/ rẽ trái: hiệu ứng đuổi màu vàng.
4. Phanh xe: đèn sáng trắng.
Lưu ý: bộ điều khiển này hiệu ứng xi nhan là mặc định không chỉnh sửa.

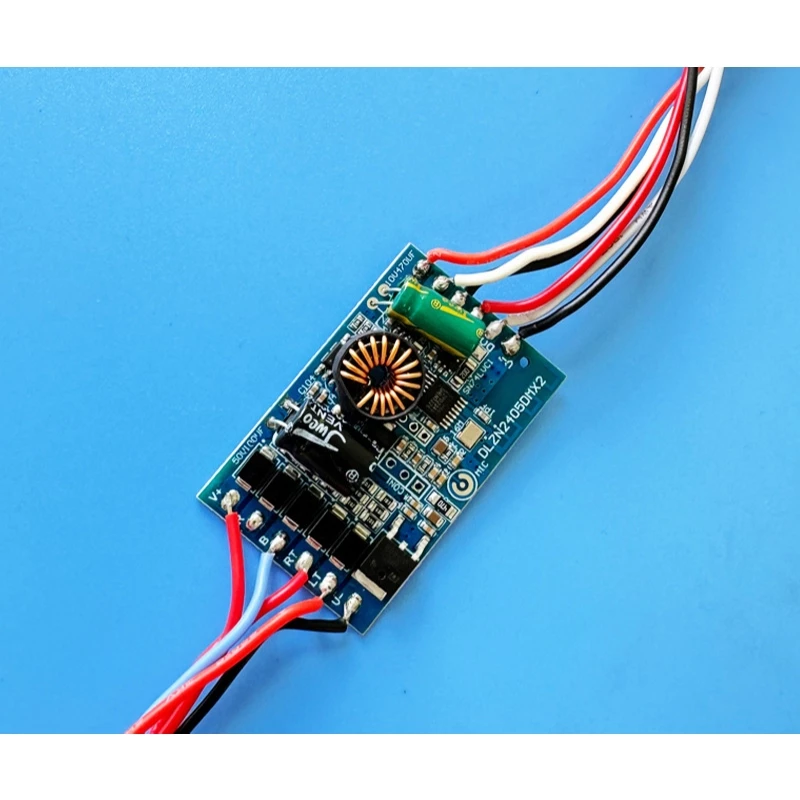

Kí hiệu đấu dây điện:
* Đầu vào:
– Dây 2 lõi đỏ đen: đỏ V+ , đen GND
– Dây 4 lõi: đỏ & xanh dương xi nhan, xanh lá phanh (thắng), đen lùi xe.
* Đầu ra:
– Dây 3 lõi: đỏ V+, xang lá DATA, trắng GND (hoặc đỏ V+, xanh lá DATA, xanh dương GND)
– Quý khách vui lòng xem kỹ thông tin hàng hóa trước khi đặt hàng, tránh lãng phí khi mua sản phẩm không phù hợp với nhu cầu.
