Lưu ý: Sản phẩm đã được kiểm tra trước khi gửi đi.
– Sản phẩm này dùng cho thợ tự lắp đặt, shop không có hướng dẫn đào tạo lắp đặt chi tiết .
– Khách hàng vui lòng tìm hiểu thông tin sản phẩm và Tìm hiểu về hệ thống điện của xe trước khi kết nối để tránh sự cố đáng tiếc.
– Giá niêm yết cho bộ điều khiển, không có dây led. Dây led phải mua riêng.
– Phiên bản MẠCH TRẦN – VỎ HỘP ( chỉ có mạch và vỏ, tự chấm chì đấu dây), Phiên bản MẠCH CÓ DÂY – VỎ HỘP (mạch đã được hàn dây)
– Vui lòng chọn phiên bản bộ điều khiển phù hợp với dây led tránh việc đấu nối gây hỏng led.

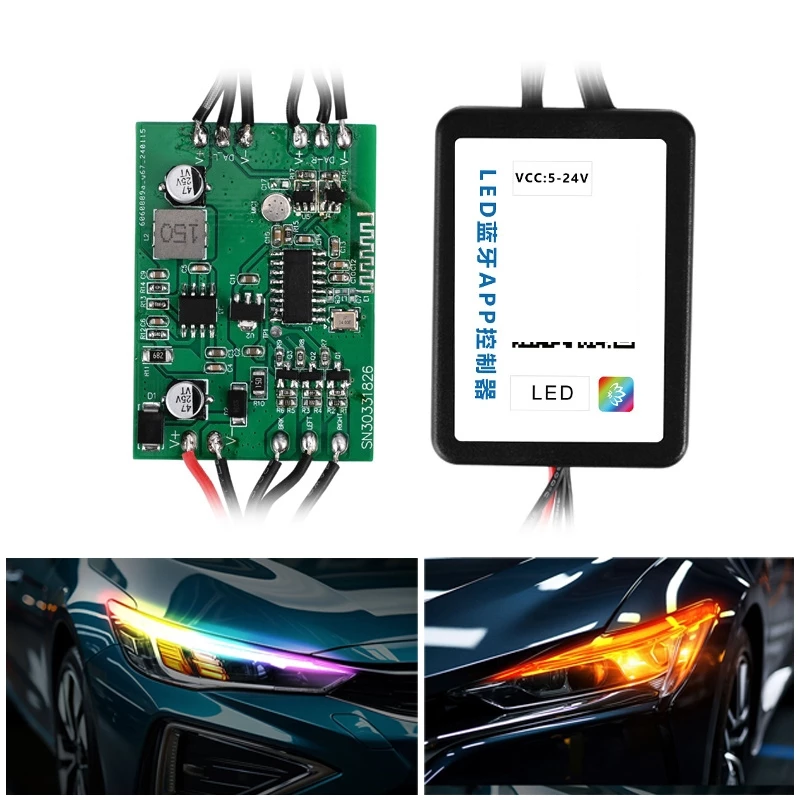

– Bộ điều khiển này phù hợp lắp đặt đèn xi nhan, đèn cửa hông xe, đèn gầm xe.

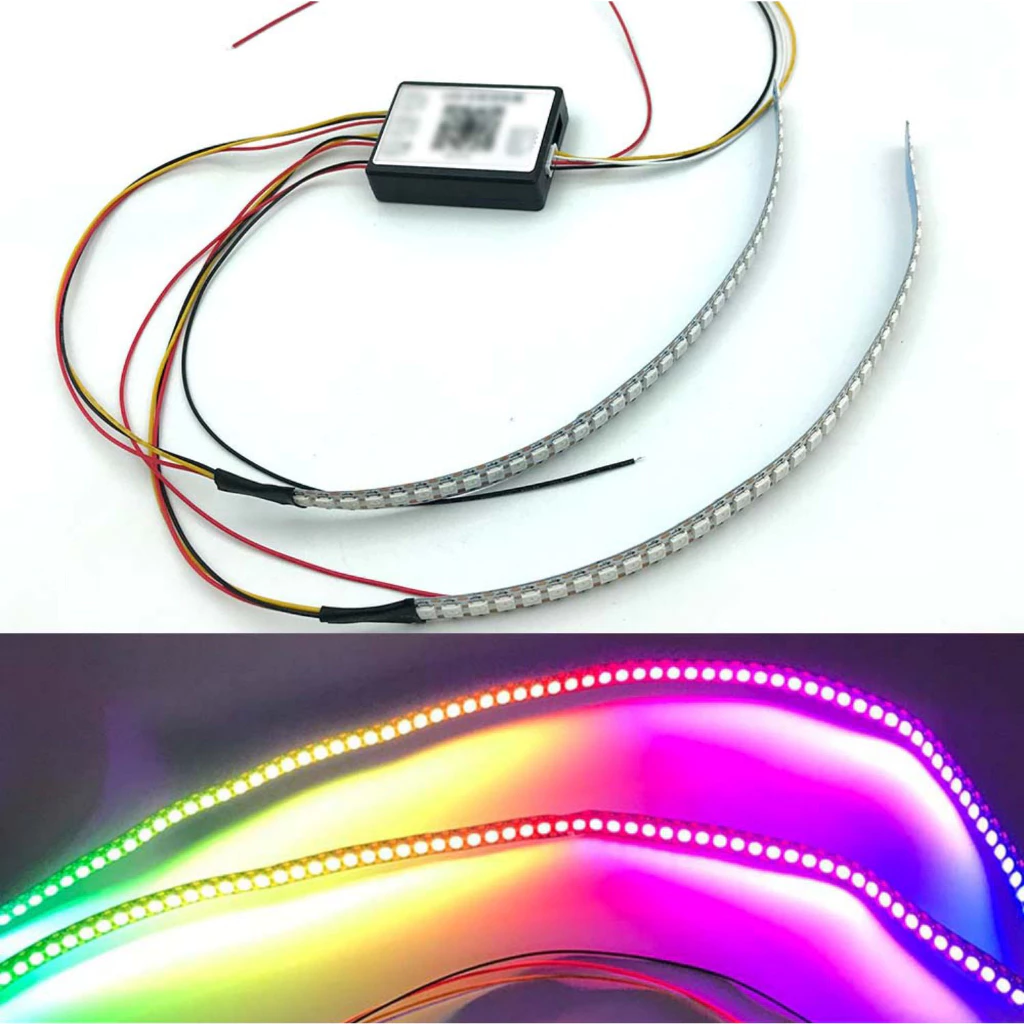

– Có 2 cổng ra điều khiển 2 dây led full màu.
– Có app điều khiển để thay đổi hiệu ứng.
– Điện áp đầu vào 12V – 24V
– Đầu ra 5V: thích hợp với dây led full màu 5V: WS2812B, WS2813, v.v.
Thông số:
– Điện áp làm việc: đầu vào 12V/24V
– Điện áp đầu ra: 5V
– Phương pháp kiểm soát: APP LOTUSLAMP X
– Phương thức kết nối: Bluetooth 4.0 trở lên
– Hỗ trợ điện thoại di động: Apple / Android
– Điều khiển: hỗ trợ tối đa 600 pixel, khuyến cáo nên dùng khỏang 100pixel để đảm bảo độ bền của mạch.
Hoạt động:
1. Khởi động: quét hiệu ứng toàn dây led sau đó chạy tự động hiệu ứng.
2. Phanh: đèn sáng đỏ
3. Rẽ phải/ rẽ trái: hiệu ứng đuổi màu vàng.

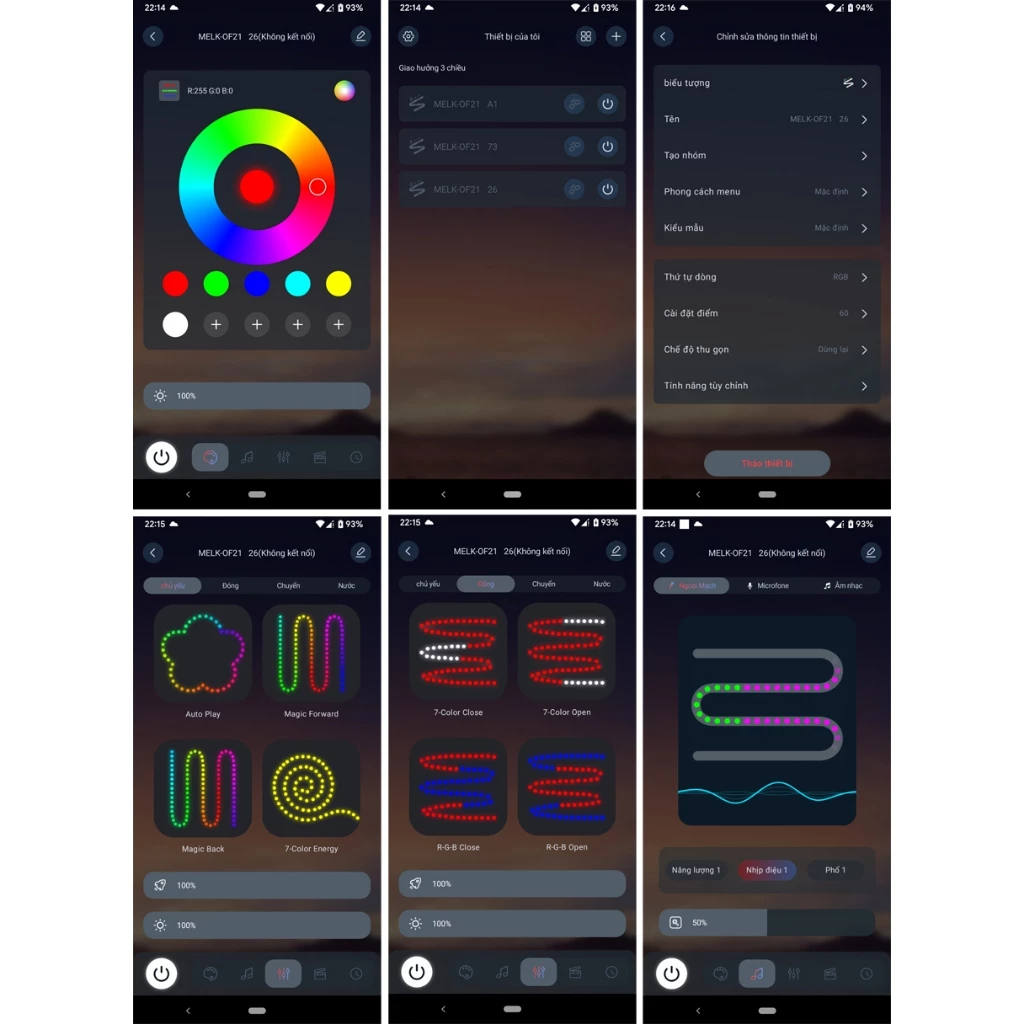

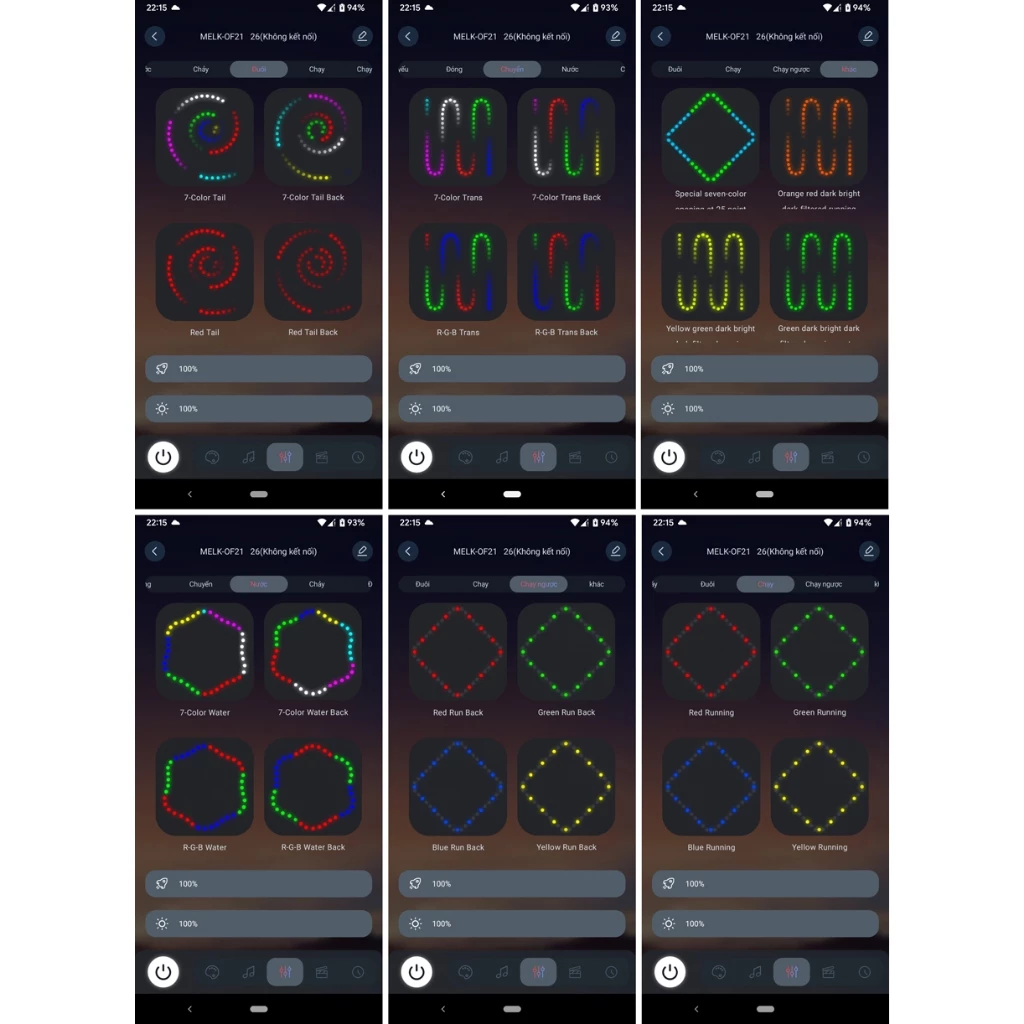

Phím chức năng trên app:
F1 chuyển đổi chế độ quét khi bật nguồn ( tổng cộng 10 chế độ)
F2 chuyển đổi màu quét khi bật nguồn
F3 chuyển đổi chế độ xi nhan( 3 chế độ)
F4 chuyển đổi chế độ màu xi nhan
F5 chuyển đổi chế độ phanh ( 4 chế độ)
F6 chuyển màu phanh
lưu ý: nếu bạn đã thao tác các phím chức năng làm thay đổi cấu hình. Thì bạn phải tự nhấn điều chỉnh dò tìm để về mặc định. Điều khiển không có phím reset thông số về mặc định người bán không hỗ trợ từ xa được.
Kí hiệu đấu dây điện:
* Đầu ra:
– Dây 3 lõi: đỏ V+, xang lá DATA, trắng GND (hoặc đỏ V+, xanh lá DATA, xanh dương GND)
Trường hợp 3 dây tín hiệu:
* Đầu vào:
– Dây 2 lõi đỏ đen: đỏ V+ , đen GND
– Dây 3 lõi: đỏ phanh (thắng), trắng & xanh lá xi nhan.
Trường hợp 4 dây tín hiệu:
* Đầu vào:
– Dây 2 lõi đỏ đen: đỏ V+ , đen GND
– Dây 4 lõi: đỏ & xanh dương xi nhan, xanh lá phanh (thắng), đen lùi xe.
– Quý khách vui lòng xem kỹ thông tin hàng hóa trước khi đặt hàng, tránh lãng phí khi mua sản phẩm không phù hợp với nhu cầu.
