Ưu điểm của sản phẩm này
Thích hợp cho tất cả các loại dự án LED ngoài trời vừa và lớn, giải quyết những khó khăn về khoảng cách lắp đặt dài, truyền tín hiệu yếu và hệ thống dây phức tạp của nhiều đèn LED khác nhau.
Khuếch đại tín hiệu điều khiển TTL/SPI (led full màu), tăng khoảng cách từ điều khiển đến dây led.
Lưu ý thiết bị này khuếch đại tín hiệu full màu (DATA), không có chức năng khuếch đại điện áp.
Thông số phần cứng:
– Điện áp: Khi điện áp DC12V/DC24V RT Mạch hở ,Khi điện áp DC5V RT kết nối
– Khoảng cách: Khoảng cách từ bộ điều khiển đến bộ khuếch đại TTL có thể đạt tới 200 mét

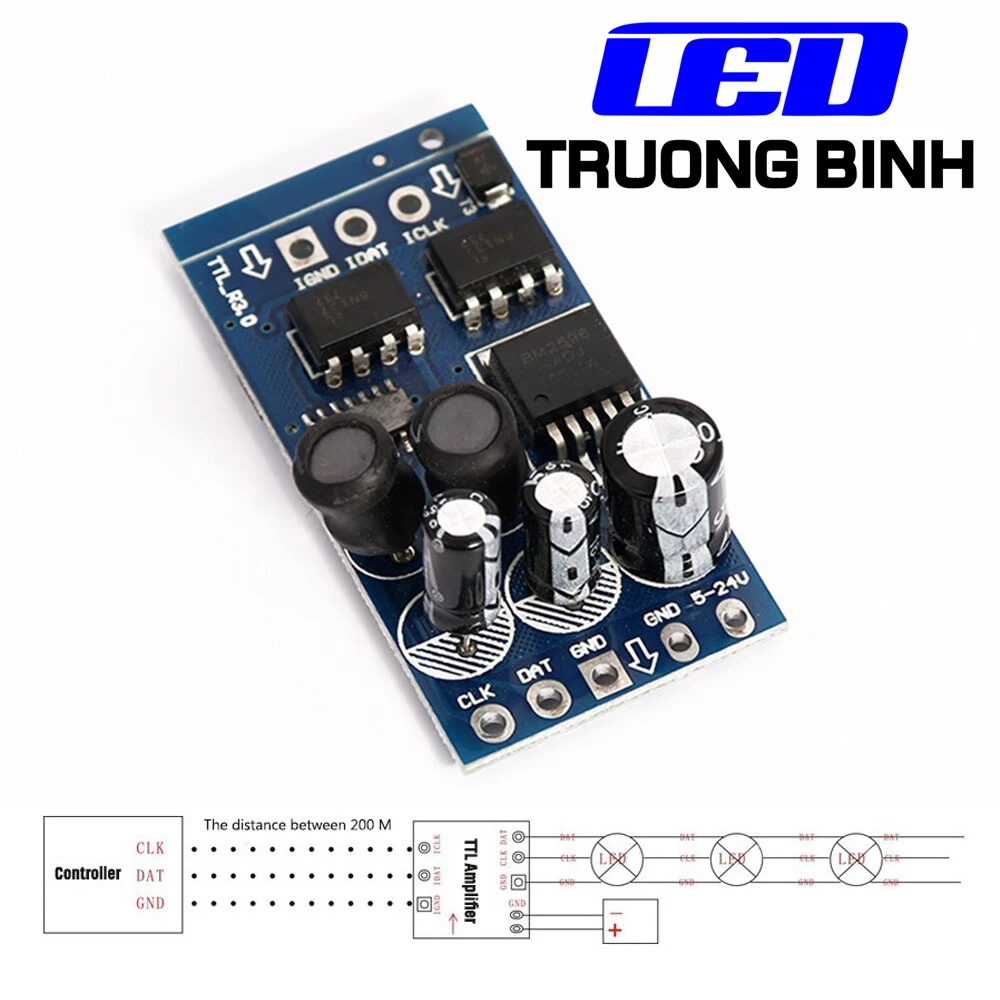

– Sơ đồ chân:
*tín hiệu vào: ICLK(clock), IDAT(tín hiệu DATA vào), IGND(Dây nối đất đầu vào)
*tín hiệu ra: CLK(clock), DAT(tín hiệu ra), GND(Dây nối đất đầu ra)
* Điện áp mạch: 5V – 24V
Kích thước: 35×30×8
Chú ý cài đặt

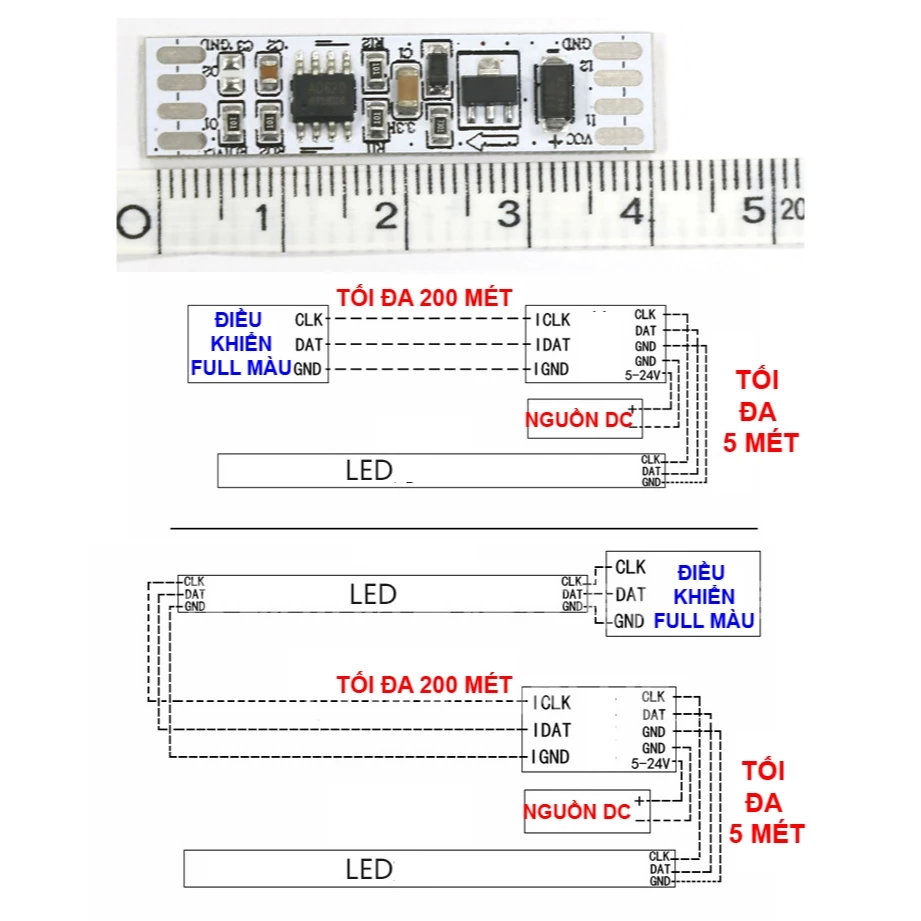

1. Chiều dài cáp tối đa giữa bộ điều khiển và bộ khuếch đại là 50 mét, nếu vượt quá 50 mét, vui lòng kiểm tra hoặc sử dụng cáp quang.
2. Chiều dài cáp giữa bộ khuếch đại và đầu vào của đèn không được vượt quá 5 mét.
3. Khi nhóm đèn là 12V-24V, RT mở và khi nhóm đèn là 5V, RT được kết nối.
4. Trước khi lắp đặt phải cắt điện, các mối nối phải chống thấm nước.
